Каркасы стен и потолков

Закончив разметку нижней обвязки, приступают к разметке верхней. Обычно ее отпиливают такой же длины. На длин­ных стенах, если обвязку надо сращивать, места стыков верхней и нижней обвязок обязательно смещают относительно друг друга. Сращивать обвязки можно не только по центру стоек, но и посередине пролета между ними, где две детали обвязки связывают накладками.

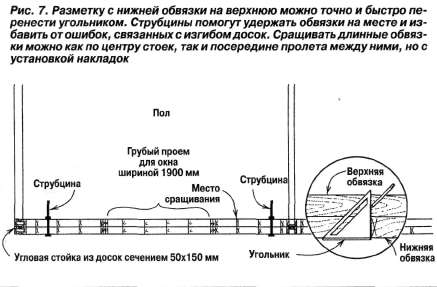

Собрав верхнюю обвязку, как и нижнюю (такой же длины), детали складывают боковыми сторонами. Затем угольником переносят всю разметку с нижней обвязки на верхнюю (рис. 7). Чтобы обвязки не смещались относительно друг друга и не перекашивались, их стоит стянуть струбцинами.

Сборка стен. Закончив разметку обвязок, положите их на заданном расстоянии друг от друга и в соответствии с пометками разложите стойки, ригели, оголовки и прочие элементы конструкции каркаса.

С высотой дверных и оконных оголовков нужно определиться заранее (рис. 8). Например, для стандартной внутренней двери высотой 2000 мм требуется оголо­вок на высоте 2060 мм, а для наружной — на высоте 2080 мм, поскольку здесь есть порог.

Теперь можно начинать сборку стен. Зафиксировав каждую деталь по соответствующей линии разметки на верхней обвязке, прибейте к ней торцы вертикальных элементов конструкции. У проемов начните с установки основных стоек. Затем установите оголовок и прибейте к боковым граням стоек. Зафиксировав его таким образом, вставьте под прогон дополнительные стойки и прибейте их к основным стойкам и к оголовку гвоздями под углом.

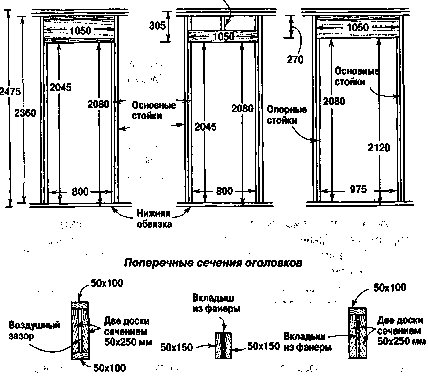

Рис. 8. Каркасы дверных проемов Для внутренней стандартной двери высотой 2000 мм требуется грубый проем высотой около 2080 мм, чтобы учесть толщину чистового пола и обеспечить место для коробки. Грубый проем собирают с опорными стойками. Оголовки можно собирать из доски «пятидесятки» с верхним и нижним поясами, или из тех же досок, но с промежуточными стойками. Ширина грубого проема — 800 мм Для наружной стан­дартной двери высотой 2000 мм требуется больший зазор, чем для внутренней, поскольку здесь есть порог. Ширина грубого проема — 975 мм

Вспомним, что при разметке обвязки мы разметили только ширину окон, а значит после сборки каркаса стены оконные проемы выглядят так же, как и дверные.

Чтобы закончить дело, нужно разметить и установить ригели (нижние перемычки). Для этого следует определить высоту грубого проема окна и отложить ее от нижней грани оголовка. Затем от полученной отметки отложите вниз толщину ригеля и по угольнику сделайте засечки на стойках. Если на нижней обвязке промежуточные стойки еще не размечены, зацепите рулетку за основную стойку (которые размечены с шагом 400 мм) и продолжите разметку стоек по ширине окна. Затем проведите по угольнику линии под прямым углом и за­маркируйте их выбранным цветом или индексом. После этого отпилите ригели и перенесите разметку стоек на них.

А теперь отложите ригели в сторону и измерьте необходимую длину промежу­точных (коротких) стоек от верхней грани нижней обвязки до нижней. Отпилите промежуточные стойки по длине, а затем прибейте, забивая гвозди в торец каждой из них через нижнюю обвязку. После этого прибейте ригель. Последний шаг — поверх первого установите второй ригель, который будет служить основой для крепления обшивки (рис. 9).

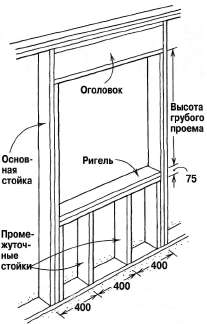

Рис. 9. В отличие от каркаса двери каркас окна включает ригели с промежуточными стойками, которые размечают с таким же шагом, как и основные стойки стены. Сдвоенный ригель обеспечит основу для обшивки

Подготовка стен к обшивке и подъему. Собранный каркас стены нужно выровнять, обшить, а затем поднять и снова выровнять. Установите стену точно по линии разметки и прибейте нижнюю обвязку к настилу с шагом 1,5 м. Постарайтесь, чтобы гвозди вышли из обвязки как можно ближе к линии разметки. Это нуж­но для того, чтобы при подъеме стена повернулась на них, как на петлях (рис. 10).

Прибив нижнюю обвязку, еще раз проверьте прямоугольность собранного каркаса стены, замерив диагонали. Если одна из них окажется длиннее другой, выровнять сборку можно ударами кувалды.

Для контроля длину диагонали лучше рассчитать. Например, если длина стены — 14,4 м, а высота — 2,44 м, диагональ (гипотенуза треугольника) будет равна 14,6 м. Выровняв каркас, зафиксируйте его временными диагональными связями.

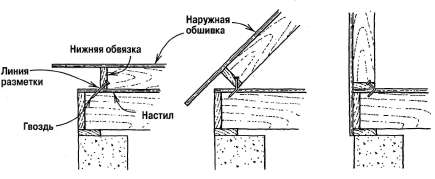

Рис. 10. Прибитая к настилу вдоль линии разметки нижняя обвязка позволит безопасно и точно установить стену на основании. В поднятом положении согнувшиеся гвозди зафиксируют стену по линии разметки

Фанерная обшивка, как известно, выполняет конструктивную функцию — придает стене жесткость. Это означает, что прибивать ее нужно рекомендованным количеством гвоздей, даже если их количество покажется вам чрезмерно большим. Например, обшивку из фанеры толщиной 12 мм следует прибивать с шагом 150 мм по краям, а в «поле» — с шагом 300 мм. Проще всего зашить стену целыми листами, а потом выпи­лить проемы.

И еще. Хотя возможны и иные варианты, листы фанеры желательно располагать горизонтально, выпуская их нижние ряды за нижнюю обвязку стены, чтобы использовать этот вылет для прочной связи стены с перекрытием. Неплохо до крепления обшивки разметить на ней продольные оси симметрии стоек, что облегчит определение их положения. По мере крепления обшивки(достаточной для обеспечения жесткости стены) временные диагональные связи удаляют.
