Монтаж керамической черепицы

Монтаж керамической (натуральной) черепицы

1. Укладка черепицы.
Укладывайте черепицу снизу вверх, справа налево.
Предварительно черепицу разложите стопками по 5...6 шт. на всех скатах для равномерной нагрузки стропил. Первый ряд на карнизном свесе, (под коньком) и боковые (фронтонные) столбцы крепите оцинкованными шурупами 5x50 мм.

2. Устройство карнизного свеса.
Выполняя подшивку карнизного свеса, всегда оставляйте щели общей шириной более 2 см для вентиляции стропил и утеплителя.

 1.Водосточный желоб
 2.Фартук свеса
 3.Вентиляционная лента
 4.Аэроэлемент свеса
 (выравнивающий брусок)

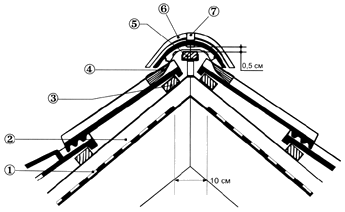

3. Устройство вентилируемого конька
Если под крышей устраиваете холодный чердак (нет утеплителя на скате крыши) или длина стропильных ног не превышает 9 м, то вентиляцию крыши можно обеспечить с помощью аэроэлемента конька Коверлэнд 4, устанавливаемого под коньковую черепицу 6 на коньковый брусок или доску. Зазор между коньковой черепицей и верхней гранью конькового бруска или доски должен составлять 0,5 см. (см. рисунок)
На коньке оставьте в пленке 1 или нижней кровле вентиляционный зазор не менее 10 см. (см. рисунок). При обустройстве мансарды (утепленной крыши) в качестве вентиляционных элементов использовать 4 Figarol, Аэроролик хребта. Аэроэлемент конька (АFЕ).

Сечение конькового бруска не менее 50/50 мм.


1.Гидроизоляция 2.Контробрешётка 3.Обрешётка 4.Аэро-
элемент конька или Фигароль 5.Коньковый брусок 6.Конь-
ковая черепица 7.Зажим коньковой черепицы

4. Устройство ендов (разжелобков).
Выполните настил 5 под желобок шириной не менее 30 см из обрезной доски такой же толщины, как и контробрешетка 4. Гидроизоляционную пленку 6 уложите с перехлестом через настил.

Желобки из окрашенного алюминия или оцинкованной стали укладывайте снизу - вверх с нахлестом не менее 10 см на скатах с углом наклона > 22° и 15см. от 10° до 22°. Каждый желобок в верхней части крепите оцинкованными гвоздями, а по всей длине - скобками с шагом 30...40 см. Ширина желобка от оси до отбортовки 25 см.

Используйте половинчатую черепицу для качественного устройства ендов, её потребность составляет примерно 1 шт. на два ряда, попадающих на подрезку (не рекомендуется резка по месту). Подрезанную черепицу крепите оцинкованной проволокой или шурупами, нахлест черепицы на желобок должен быть от 8 до10 см.

Максимальную защиту от задувания снега обеспечивают поролоновые полосы для ендовы 7, которые проклеивайте вдоль канта желобка.

 1.Обрешётка
 2.Скобка для желоба
 3.Желобок
 4.Контробрешётка
 5.Настил ендовы
 6.Кровельная плёнка
 7.Поролоновая полоса

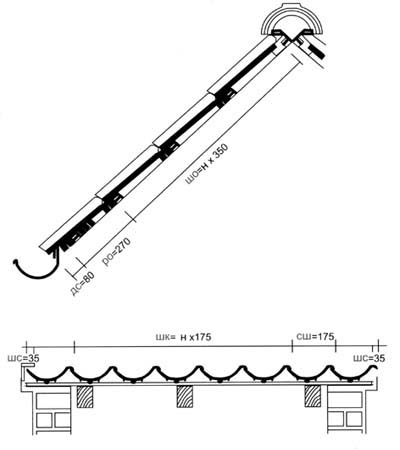

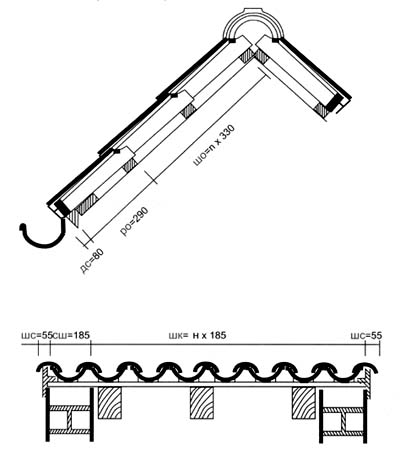

S-образная черепица
