РЕКОМЕНДАЦИИ ПО СОСТАВЛЕНИЮ
ПРОЕКТА.
КОЭФФИЦИЕНТ ЛИНЕЙНОГО РАСШИРЕНИЯ : 0,7 ММ. X метр X 10
град.С.

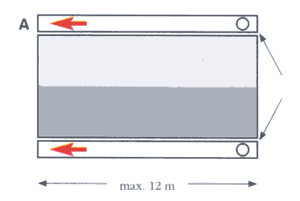

1 - Если конфигурация крыши
соответствует рис. А (ничто не препятствует линейному
расширению желоба) и ее длина не превышает 12м., то
достаточно установить одну простую воронку водостока в конце
уклона желоба.

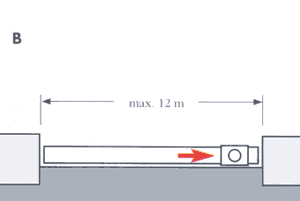

2 - Если длина водосточного желоба
НИКОЛЬ NICOLL не превышает 12м., но есть
препятствия линейному расширению желоба, то устанавливается
компенсирующая воронка водостока в конце уклона желоба.

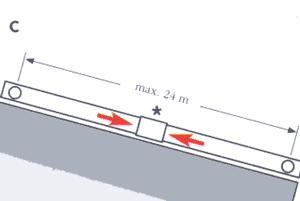

3 - Если длина водосточного желоба превышает 12м., то необходима
установка двух простых воронок и компенсатора, причем расстояние
между воронками не должно превышать 24 м.

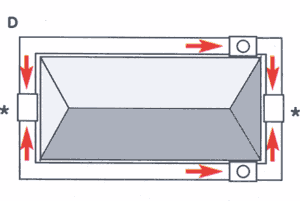

4 - Если водосточный желоб
НИКОЛЬ NICOLL опоясывает крышу, то необходимо
применять спаренное положение компенсирующих воронок и
компенсаторов.
ПРАВИЛА РАЗМЕТКИ И МОНТАЖА НИКОЛЬ
NICOLL
Выбрав необходимую конфигурацию
водостока
НИКОЛЬ NICOLL, приступите к разметке
мест установки его элементов при помощи мела и шнура, как показано
на рисунке.
- уклон желоба должен составлять 3-5мм/м.

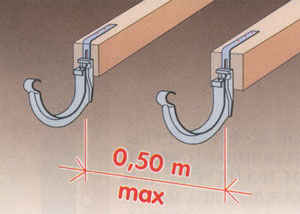

- расстояние между кронштейнами желоба должно быть не более
0,5м.

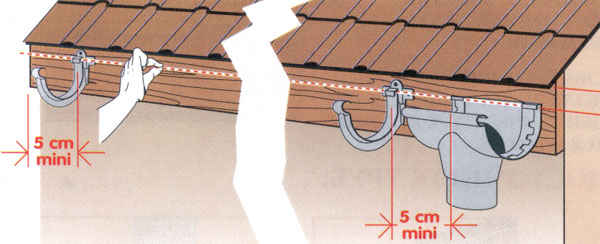

- при монтаже воронки, угла, заглушки, компенсатора учитывать,
что ближайший от них кронштейн должен располагаться на расстоянии не
менее 5см.

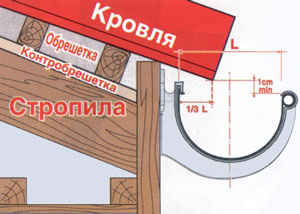

Крепление к фронтонной планке
Крепление к стропилам
ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ ВОДОСТОЧНОГО
ЖЕЛОБА
НИКОЛЬ
NICOLL
1. Приклеить заглушку к воронке.
2. Приклеить водосточный желоб к воронке.
3. Приклеить соединительную муфту к воронке

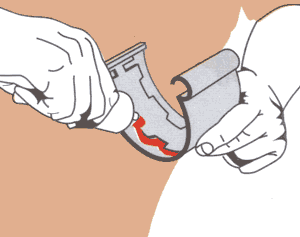

СКЛЕИВАНИЕ: использовать только клей сильной фиксации
НИКОЛЬ NICOLL
- проследите за тем, чтобы все склеиваемые элементы были сухими.
- обработайте склеиваемые поверхности нождачной бумагой.
- нанесите достаточное количество клея.
- аккуратно соедините склеиваемые элементы, учитывая что клей
схватывается через 15-20 сек.
- закрепление желоба на кронштейнах производите не ранее чем
через 15-20 мин. после склеивания.

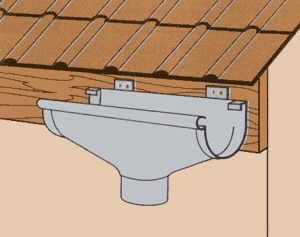

ФИКСАЦИЯ ЖЕЛОБА
НИКОЛЬ
NICOLL

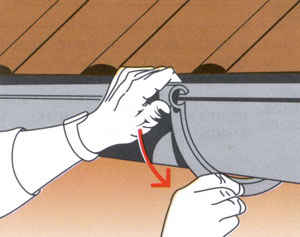

Фиксацию желоба в кронштейнах необходимо начинать с нижней точки
уклона.

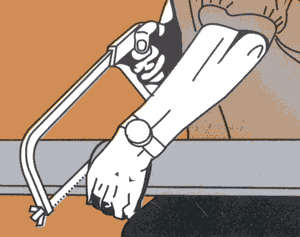

ОТРЕЗАНИЕ ЖЕЛОБА
НИКОЛЬ
NICOLL
Для отрезания желоба рекомендуется пользоваться ножевкой по
металлу. Края отпиленного желоба необходимо обработать нождачной
бумагой.
КРЕПЛЕНИЕ КОМПЕНСИРУЮЩЕЙ ВОРОНКИ
НИКОЛЬ
NICOLL
Компенсирующая воронка водостока должна быть жестко закреплена
на элементах здания.

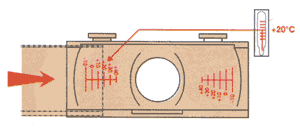

При присоединении желоба к компенсирующей воронке край желоба
должен находиться на отметке соответствующей температуре воздуха при
которой производится монтаж.
РЕКОМЕНДАЦИИ ПО СБОРКЕ ВОДОСТОЧНЫХ
ТРУБ
НИКОЛЬ NICOLL

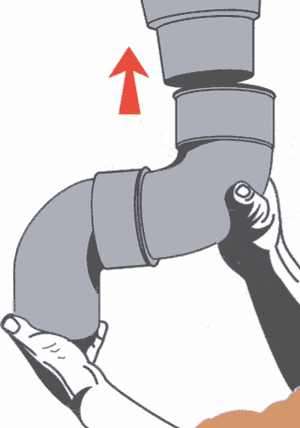

Для возможности демонтажа системы
НИКОЛЬ
NICOLL
оставьте не склеенными воронку
водостока и первый после нее отвод.

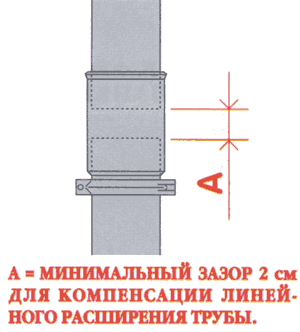

Под каждой муфтой трубы устанавливается кронштейн, но не реже
чем через каждые два метра трубы
Склеивается с муфтой только нижняя труба.
