Начните устройство кровли с подготовки основания. В качестве основания под гибкую черепицу применяют материал со сплошной ровной поверхностью, к которому возможно крепление гвоздями. В качестве основания может быть использована OSB, влагостойкая фанера или шпунтованная, обрезная доска. Влажность материала для основания не должна превышать 20% от сухого веса. Стыки досок нужно располагать на места опор, и длина досок должна быть не менее двух пролетов между опорами. Необходимо учесть расширение досок, вызываемое колебанием влажности и температуры, оставив достаточный зазор между досками.

Толщина доски и фанеры при разной величине шага стропил (определяется проектным расчётом) при снеговой нагрузке 1,8 kН/м.кв., точечной нагрузке 1,0 kН

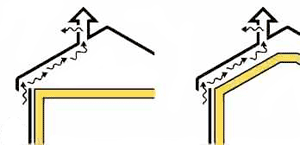

Вентиляция необходима для:

3) Монтаж подкладочного слоя

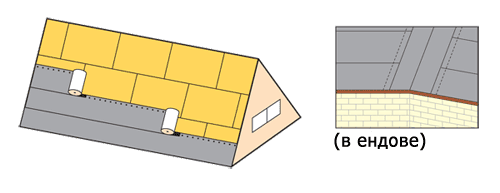

В качестве укрепляющего подкладочного слоя под гибкую черепицу используют кровельный материал Ruflex K-EL 60/2200 или рулонный кровельный изоляционный материал Руфлекс по всей площади кровли. Подкладочный слой монтируется по направлению снизу-вверх параллельно карнизному свесу кровли с нахлестом не менее 10 см, , края фиксируются гвоздями с интервалом 20 см, швы герметизируются клеем K-36 (рис. 3).

Рис. 3

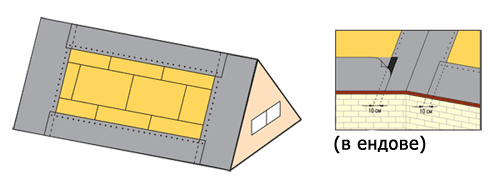

При уклоне кровли более 1:3 (18 град) возможна укладка подкладочного материала только на коньки кровли, в ендовы, на карнизные свесы и в торцевые части кровли, в местах проходок через кровлю (вокруг печных труб, в местах примыканий кровли к вертикальным стенам, вокруг мансардных окон) (рис. 4).

Рис. 4

Рис. 5

5) Монтаж металлических фронтонных планок

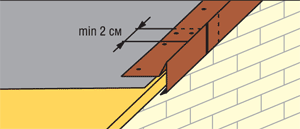

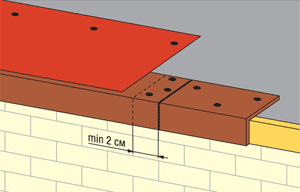

Для защиты края обрешётки на торцевых частях кровли монтируются фронтонные планки с нахлестом min 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 6).

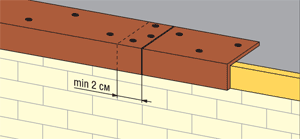

Рис. 6

6) Монтаж ендового ковра

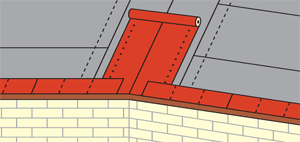

Для повышения водонепроницаемости в ендовах поверх подкладочного слоя укладывается ендовый ковер RUFLEX SUPER PINTARI, соответствующий цвету кровельной черепицы. Края фиксируются кровельными гвоздями с интервалом 100 мм (рис. 7).

Рис. 7

7) Монтаж карнизной черепицы

Далее смонтируйте самоклеящуюся карнизную черепицу вдоль карнизного свеса, предварительно удалив с ее нижней поверхности защитную пленку. Карнизную черепицу укладывают стык в стык, отступив вверх от места перегиба карнизной планки 10-20 мм. Прибивают карнизную черепицу вблизи мест перфорации с последующим перекрытием мест крепежа рядовой черепицей (рис. 8).

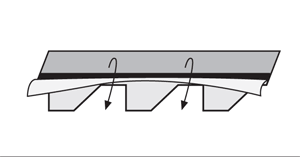

Приклейте черепицу, предварительно сняв с её нижней части защитную плёнку (рис. 10), (после этого отдельные плитки нельзя складывать стопкой друг на друга) и прибейте четырьмя гвоздями каждую чуть выше линии паза плитки (20-30 мм). Если уклон кровли более 1:1 (45 град.), то каждая плитка должна крепиться шестью гвоздями (см. табл. 1).

Таблица 1. Расход кровельных гвоздей.

Рис. 13

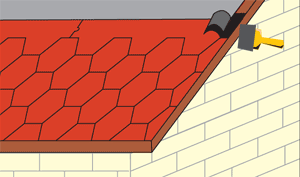

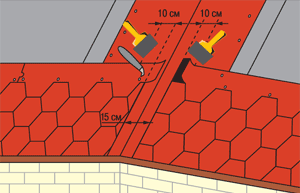

Проклейте края плиток вдоль линии отреза на ширину не менее 10 см клеем K-36. При отрезании подкладывайте под черепицу фанеру, чтобы не повредить нижний слой кровельного ковра.

8.2) Монтаж черепицы типа "Rocky"

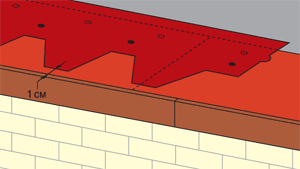

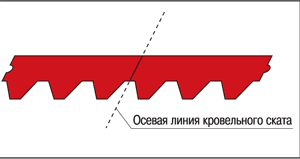

Укладку рядовой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли и конька. Первый ряд уложите так, чтобы "лепестки" рядовой черепицы закрывали места стыка и линию перфорации карнизных плиток. Следующий ряд уложите с таким расчётом, чтобы место стыка нижних гонтов располагалось по центру лепестка среднего размера монтируемого гонта (рис. 14). Каждый ряд черепицы прибивать четырьмя гвоздями к основе чуть выше паза плитки (20-30 мм) в середине так, чтобы шляпки гвоздей закрывались "лепестками" следующей рядовой черепицы.

Рис. 14

Примечание: Не забывайте снимать защитную плёнку с гонта.

9) Монтаж коньковой черепицы

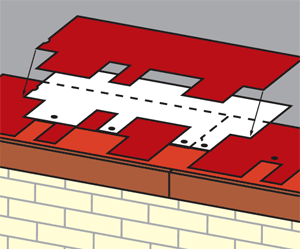

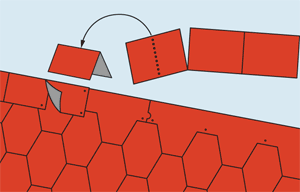

Коньковая черепица (0.25 x 0.33 м) получается при делении карнизной черепицы на 3 части по местам перфорации. Смонтируйте коньковую черепицу на конек кровли короткой стороной параллельно коньку, предварительно удалив пленку. Прибейте четырьмя гвоздями (по 2 с каждой стороны) так, чтобы гвозди оказались под накладываемой с нахлестом 5 см следующей черепицей (рис. 15).

Рис. 15

10) Монтаж кровельных примыканий

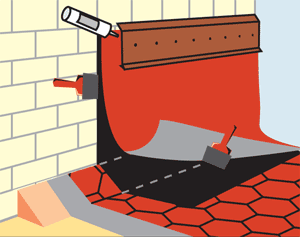

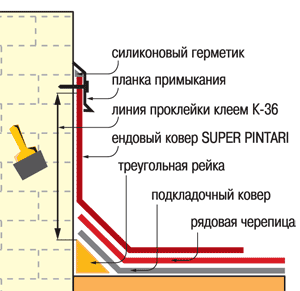

Проходы через кровлю небольшого диаметра (антенные и т.п.) выполняются при помощи резиновых уплотнителей. Дымовые и другие трубы, подверженные нагреванию, необходимо изолировать. При монтаже гибкой черепицы вблизи дымовых труб (рис. 16) или других проходок по периметру соединения трубы с кровлей прибейте треугольную рейку 50*50 мм. Далее вокруг дымовой трубы смонтируйте подкладочный ковёр Ruflex K-EL 60/2200 или Руфлекс, нахлёсты промажьте клеем K-36. Затем кровельную черепицу заведите на вертикальную поверхность и приклейте клеем K-36. По периметру трубу оклейте полосой SUPER PINTARI при помощи сплошного слоя клея K-36 таким образом, чтобы сверху труба закрывалась полосой не менее чем на 30 см, а на скате - не менее чем на 20 см. Закройте примыкание металлическим фартуком (планкой примыкания), который фиксируется механическим путём, и загерметизируйте швы силиконовым герметиком, устойчивым к атмосферным воздействиям. Примыкание к вертикальным стенам выполняется аналогичным образом (рис. 17).

Рис. 16


Рис. 17

Для герметизации следующих узлов: нахлёстов подкладочного ковра; нахлёстов рядовой черепицы на ендовый ковёр, мест примыканий, проходок ковровых вентиляционных систем применяют клей Katepal "K-36". Расход клея указан в табл.2

Таблица 2. Расход Клея "K-36"

Метод нанесения

Очистить поверхность от сыпучих материалов, грязи, масла. На пористые и пыльные основы нанести сначала битумный раствор K-80. Клей наносится шпателем на одну из склеиваемых поверхностей. Толщина слоя: 0.5-1 мм. Ширина проклейки регламентируется инструкцией по монтажу. При оклейке примыканий к стенам и трубам клей наносится по всей поверхности соприкосновения. Швы кирпичной кладки затираются раствором вровень с кирпичом. Склеивание производится через 1-3 мин. (в зависимости от температуры окружающего воздуха) после нанесения клея. До поклейки на огрунтованные поверхности обязательно убедиться в полном высыхании грунтовки. При низких температурах перед нанесением осуществляют подогрев клея.
